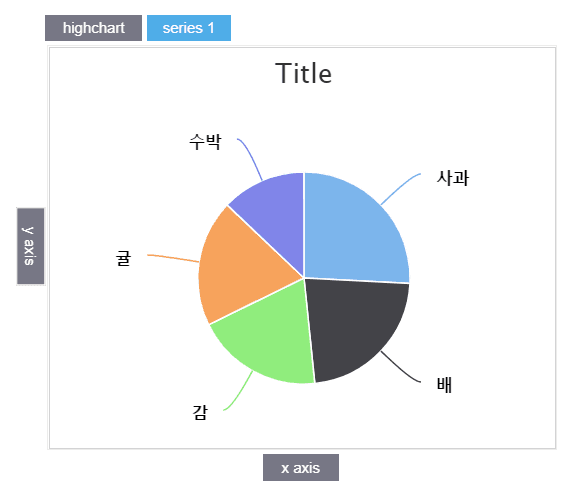

Pie chart
전체 자료가 여러 개의 카테고리로 분류되는 경우 개개의 카테고리를 전체에 대한 비율에 따라 원 내부의 면적을 분할한 파이(pie) 모양의 차트입니다.
Basic
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Visible | boolean | 아이템의 표시 여부를 설정합니다. | yes |
Name | string | 아이템에 고유한 이름을 설정합니다. | no |
Series
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Id | string | 시리즈에 고유한 Id를 설정합니다. | no |
Value Field | string | 시리즈에 연결된 데이터에서 표시할 필드를 설정합니다. | no |
Values | string[] | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
Color | string | 시리즈에 적용할 색상을 설정합니다. | no |
Colors | string[] | Color By Point 가 true 일 때 전체 색상 대신 적용할 계열별 또는 계열 유형별 색상 세트 입니다. | no |
Color By Point | boolean | 차트가 계열당 하나의 색상을 수신해야 하는지 아니면 포인트당 하나의 색상을 수신해야 하는지를 결정합니다. | yes |
Show in Legend | boolean | Legend에 해당 시리즈의 표시 여부를 설정합니다. | no |
Name Field | string | 아이템에 연결된 데이터에서 Legend, 툴팁, dataLabels 등에 표시될 필드를 설정합니다. | no |
Names | string[] | Legend, 툴팁, dataLabels 등에 표시될 이름을 설정합니다. | no |
Size | string | number | 파이의 지름을 설정합니다. | no |
Inner Size | string | number | 파이의 내부 지름 크기입니다. | no |
Start Angle | number | 파이의 시작 각도를 설정합니다. | no |
End Angle | number | 파이의 끝 각도를 설정합니다. | no |
Center X | string | number | 플롯 영역을 기준으로 한 원형 차트의 중심의 X값을 설정합니다. | no |
Center Y | string | number | 플롯 영역을 기준으로 한 원형 차트의 중심의 Y값을 설정합니다. | no |
Size
파이의 지름을 설정합니다.
- 타입: string | number
- 기본값: undefined
참고
Inner Size
파이의 내부 지름 크기를 설정합니다.
- 타입: string | number
- 기본값: undefined
Start Angle
차트의 시작 각도를 설정합니다.
- 타입: number
- 기본값: 0
ℹ️
정보
시작 각도는 0이 위쪽
이고 90이 오른쪽
입니다.
참고
End Angle
차트의 끝 각도를 설정합니다. 0이 위쪽이고 90이 오른쪽인 파이의 끝 각도입니다. 기본값은 startAngle플러스 360입니다.
- 타입: number
- 기본값: undefined
ℹ️
정보
끝 각도는 0이 위쪽
이고 90이 오른쪽
입니다.
기본값은 StartAngle + 360입니다.
참고
Center X
플롯 영역을 기준으로 한 원형 차트의 중심의 X값을 설정합니다.
- 타입: string | number
- 기본값: undefined
참고
Center Y
플롯 영역을 기준으로 한 원형 차트의 중심의 Y값을 설정합니다.
- 타입: string | number
- 기본값: undefined
참고
Design
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Design Visible | boolean | 디자인 시 차트의 표시 여부를 설정합니다. | yes |
Data
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Data | string | 아이템에 리포트에 존재하는 데이터를 연결합니다. | no |
Data Lables
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Visible | boolean | 데이터 라벨의 표시 여부를 설정합니다. | yes |
Align | string | 데이터 라벨의 가로 정렬을 설정합니다. | no |
Vertical Align | string | 데이터 라벨의 세로 정렬을 설정합니다. | no |
Rotation | string | 데이터 라벨의 회전을 설정합니다. | no |
Shape | string | 데이터 라벨의 모양을 설정합니다. | no |
Format | string | 데이터 라벨의 표현 방식을 설정합니다. | no |
Background Color | string | 데이터 라벨의 배경 색상을 설정합니다. | no |
Shadow | boolean | 데이터 라벨의 그림자 표시 여부를 설정합니다. | yes |
Text Outline | string | 데이터 라벨의 Outline 스타일을 설정합니다. | no |
Border Color | string | 데이터 라벨의 배경 색상을 설정합니다. | no |
Border Radius | number | 데이터 라벨의 테두리 반경을 설정합니다. | no |
Border Width | number | 데이터 라벨의 테두리의 굵기를 설정합니다. | no |
Padding | number | 데이터 라벨의 내부 여백 값을 설정합니다. | no |
X | number | 데이터 라벨의 픽셀 단위의 점을 기준으로 한 라벨의 x 위치 오프셋을 설정합니다. | no |
Y | number | 데이터 라벨의 픽셀 단위의 점을 기준으로 한 라벨의 y 위치 오프셋을 설정합니다. | no |
Z | number | 데이터 라벨의 Z 인덱스를 설정합니다. | no |
Inside | boolean | 데이터 라벨을 상자 내부에 정렬할지 아니면 실제 값 포인트에 정렬할지 여부를 설정합니다. | yes |
Align To | string | 데이터 라벨의 정렬 방법을 설정합니다. | no |
Distance | number | 파이의 가장자리에서 데이터 라벨의 거리를 설정합니다. | no |
Connector Color | string | 커넥터의 색상을 설정합니다. | no |
Connector Padding | number | 데이터 라벨과 커넥터 사이의 간격을 설정합니다. | no |
Connector Shape | string | 커넥터의 모양을 설정합니다. | no |
Connector Width | number | 커넥터의 굵기를 설정합니다. | no |
Crook Distance | string | 커넥터가 굴절될 위치를 설정합니다. | no |
Align To
데이터 라벨의 정렬 방법입니다.
ℹ️
toPlotEdges: 각 라벨은 플롯 영역의 가장 가까운 수직 가장자리에 닿습니다.
connectors: 커넥터는 동일한 x 위치를 가지며 각 절반(왼쪽 및 오른쪽)의 가장 넓은 라벨이 플롯 영역의 가장 가까운 수직 가장자리에 닿습니다.
- 타입: string
- 기본값: undefined
참고
Distance
파이의 가장자리에서 데이터 라벨의 거리를 설정합니다.
- 타입: number
- 기본값: 30
참고
Connector Color
커넥터의 색상을 설정합니다.
- 타입: string
- 기본값: undefined
참고
Connector Padding
데이터 라벨과 커넥터 사이의 간격을 설정합니다.
- 타입: number
- 기본값: undefined
참고
Connector Shape
커넥터 경로를 생성하는 데 사용되는 모양을 지정합니다.
- 타입: string
- 기본값: undefined
참고
Connector Width
데이터 라벨의 테두리 너비를 설정합니다.
- 타입: number
- 기본값: 0
참고
Crook Distance
커넥터가 굴절될 위치를 설정합니다.
- 타입: string
- 기본값: undefined
참고
Styles
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Color | string | 데이터 라벨의 텍스트 색상을 설정합니다. | no |
Font Size | number | 데이터 라벨의 텍스트 크기를 설정합니다. | no |
Font Weight | string | 데이터 라벨의 텍스트 굵기를 설정합니다. | no |
Marker
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Visible | boolean | Marker의 표시 여부를 설정합니다. | yes |
Symbol | string | Marker의 모양을 설정합니다. | no |
Fill Color | string | Marker의 채우기 색상을 설정합니다. | no |
Radius | string | Marker의 반경을 설정합니다. | no |
