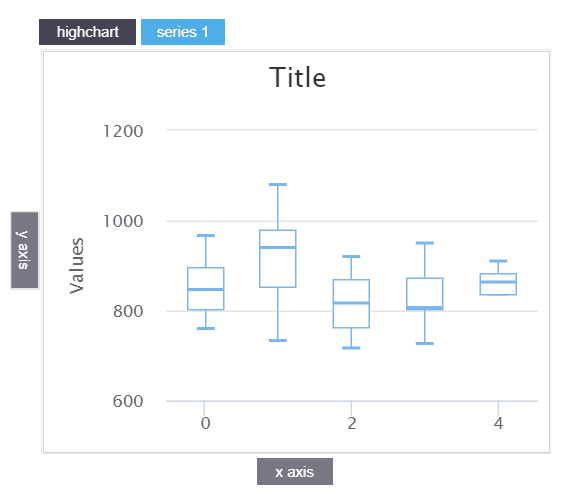

Box plot chart
최솟값(Low value), 하위 사분위수(Q1), 중앙값(Q2), 상위 사분위수(Q3) 최댓값(High value)의 5개 숫자 요약을 통해 데이터 그룹을 나타내는 그래프 입니다.
Basic
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Visible | boolean | 아이템의 표시 여부를 설정합니다. | yes |
Name | string | 아이템에 고유한 이름을 설정합니다. | no |
Series
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Id | string | 시리즈에 고유한 Id를 설정합니다. | no |
Color | string | 시리즈에 적용할 색상을 설정합니다. | no |
Colors | string[] | Color By Point 가 true 일 때 전체 색상 대신 적용할 계열별 또는 계열 유형별 색상 세트 입니다. | no |
Color By Point | boolean | 차트가 계열당 하나의 색상을 수신해야 하는지 아니면 포인트당 하나의 색상을 수신해야 하는지를 결정합니다. | yes |
Show in Legend | boolean | Legend에 해당 시리즈의 표시 여부를 설정합니다. | yes |
Low Field | string | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
Low Values | number[] | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
Q1 Field | string | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
Q1 Values | number[] | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
Median Field | string | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
Median Values | number[] | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
Q3 Field | string | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
Q3 Values | number[] | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
High Field | string | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
High Values | number[] | 시리즈에 디자인시 임시로 보여질 값들을 설정합니다. | no |
Low Field
아이템에 연결된 데이터에서 Low에 표시할 필드를 설정합니다.
- 타입: string
- 기본값: undefined
Low Values
low샘플 세트에서 가장 낮은 값을 나타내는 각 데이터 포인트의 값입니다. 아래쪽 수염이 여기에 그려집니다.
- 타입: number[]
- 기본값: undefined
참고
Q1 Field
아이템에 연결된 데이터에서 Q1에 표시할 필드를 설정합니다.
- 타입: string
- 기본값: undefined
Q1 Values
각 데이터 포인트의 하위 사분위수. 이것은 상자의 바닥입니다.
- 타입: number[]
- 기본값: undefined
참고
Median Field
아이템에 연결된 데이터에서 Median에 표시할 필드를 설정합니다.
- 타입: string
- 기본값: undefined
Median Values
각 데이터 포인트의 중앙값입니다. 이것은 상자의 중간 영역을 통해 선으로 그려집니다.
- 타입: number[]
- 기본값: undefined
참고
Q3 Field
아이템에 연결된 데이터에서 Q3에 표시할 필드를 설정합니다.
- 타입: string
- 기본값: undefined
Q3 Values
각 데이터 포인트의 상위 사분위수. 이것은 상자의 상단입니다.
- 타입: number[]
- 기본값: undefined
참고
High Field
아이템에 연결된 데이터에서 High에 표시할 필드를 설정합니다.
- 타입: string
- 기본값: undefined
High Values
high샘플 세트에서 가장 높은 값을 나타내는 각 데이터 포인트의 값입니다 . 상단 수염이 여기에 그려집니다.
- 타입: number[]
- 기본값: undefined
참고
Design
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Design Visible | boolean | 아이템의 디자인 가능한 경계 영역의 표시를 설정합니다. | yes |
Data
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Data | string | 아이템에 리포트에 존재하는 데이터를 연결합니다. | no |
Data Lables
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Visible | boolean | 데이터 라벨의 표시 여부를 설정합니다. | yes |
Align | string | 데이터 라벨의 가로 정렬을 설정합니다. | no |
Vertical Align | string | 데이터 라벨의 세로 정렬을 설정합니다. | no |
Rotation | string | 데이터 라벨의 회전을 설정합니다. | no |
Shape | string | 데이터 라벨의 모양을 설정합니다. | no |
Format | string | 데이터 라벨의 표현 방식을 설정합니다. | no |
Background Color | string | 데이터 라벨의 배경 색상을 설정합니다. | no |
Shadow | boolean | 데이터 라벨의 그림자 표시 여부를 설정합니다. | yes |
Text Outline | string | 데이터 라벨의 Outline 스타일을 설정합니다. | no |
Border Color | string | 데이터 라벨의 배경 색상을 설정합니다. | no |
Border Radius | number | 데이터 라벨의 테두리 반경을 설정합니다. | no |
Border Width | number | 데이터 라벨의 테두리의 굵기를 설정합니다. | no |
Padding | number | 데이터 라벨의 내부 여백 값을 설정합니다. | no |
X | number | 데이터 라벨의 픽셀 단위의 점을 기준으로 한 라벨의 x 위치 오프셋을 설정합니다. | no |
Y | number | 데이터 라벨의 픽셀 단위의 점을 기준으로 한 라벨의 y 위치 오프셋을 설정합니다. | no |
Z | number | 데이터 라벨의 Z 인덱스를 설정합니다. | no |
Inside | boolean | 데이터 라벨을 상자 내부에 정렬할지 아니면 실제 값 포인트에 정렬할지 여부를 설정합니다. | yes |
Styles
이름 | 타입 | 설명 | 필수여부 |
---|---|---|---|
Color | string | 데이터 라벨의 텍스트 색상을 설정합니다. | no |
Font Size | number | 데이터 라벨의 텍스트 크기를 설정합니다. | no |
Font Weight | string | 데이터 라벨의 텍스트 굵기를 설정합니다. | no |
